1.概述:

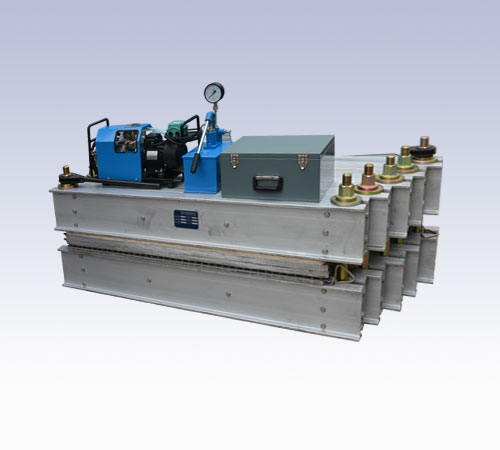

JHLHJ型水冷却硫化机配有水冷却循环装置,加热板冷却速度快,5-10分钟可拆机。尤其是在炎热天气、高温环境及工期紧张的情况下,使用该水冷硫化机可以提高工作效率,缩短工期。
JHLHJ型水冷却硫化机构件轻巧,一般人工均能搬动,安装前要考虑到电源及水源的方便。用专用水管将自来水源与硫化机上下加热板冷却水管接通,但暂时不要放水,此时开始恒温到硫化恒温时间结束,此时打开自来水,向热板通水,当温度下降到工艺规定值时,即可放水拆卸设备,硫化作业完成。
2.技术参数:
(1)硫化压力:1~1.8 Mpa;
(2)硫化温度:145℃;
(3)硫化板表面温差:±5℃;
(4)升温时间(常温到145℃):不大于30 mins;
(5)电源电压:380V 660V 50/60HZ 3PHASES;
(6)温度调节范围:0~200℃;
(7)计时调节范围:0~99 mins;
(8)上下加热板加压0.8Mpa后其缝隙,不大于0.4mm.
3.规格数据表:
硫化带宽 | 规格 | 热板尺寸 | 功率 | 机架尺寸 | 外形尺寸 | 重量 | 配置设置 | ||
型号 | (mm) | (mm) | (KW) | (长×宽×高)(mm) | (长×宽×高)(mm) | (kg) | 手动泵 | 电控箱 | |
JHLHJ-650 | 650 | 650×830 | 830×820*31 | 9.8 | 1080×165×170 | 1140×830×585 | 440 | 1 | 1 |
650×1000 | 1000×820*31 | 11.8 | 1140×1000×585 | 530 | 1 | 1 | |||
JHLHJ-800 | 800 | 800×830 | 830×995*31 | 11.97 | 1250×165×170 | 1320×830×585 | 515 | 1 | 1 |
800×1000 | 1000×995*31 | 14.4 | 1320×1000×585 | 630 | 1 | 1 | |||
JHLHJ-1000 | 1000 | 1000×830 | 830×1228*31 | 14.7 | 1450×165×170 | 1450×830×585 | 600 | 1 | 1 |
1000×1000 | 1000×1228*31 | 17.8 | 1450×1000×585 | 715 | 1 | 1 | |||
JHLHJ-1200 | 1200 | 1200×830 | 830×1431*31 | 17.2 | 1680×165×250 | 1700×830×750 | 810 | 1 | 1 |
1200×1000 | 1000×1431*31 | 20.7 | 1700×1000×750 | 920 | 1 | 1 | |||
JHLHJ-1400 | 1400 | 1400×830 | 830×1653*31 | 19.8 | 1900×165×250 | 1950×830×750 | 890 | 1 | 1 |
1400×1000 | 1000×1653*31 | 23.8 | 1950×1000×750 | 1060 | 1 | 1 | |||
JHLHJ-1600 | 1600 | 1600×830 | 830×1867*31 | 22.3 | 2140×165×270 | 2150×830×795 | 1150 | 1 | 1 |
1600×1000 | 1000×1867*31 | 27 | 2150×1000×795 | 1340 | 1 | 1 | |||
JHLHJ-1800 | 1800 | 1800×830 | 830×2079*31 | 24.9 | 2350×165×320 | 2380×830×900 | 1430 | 1 | 1 |
1800×1000 | 1000×2079*31 | 30 | 2380×1000×900 | 1630 | 1 | 1 | |||
JHLHJ-2000 | 2000 | 2000×830 | 830×2303*31 | 27.6 | 2550×165×360 | 2620×830×980 | 1560 | 1 | 1 |
2000×1000 | 1000×2303*31 | 33.2 | 2620×1000×980 | 1830 | 1 | 1 | |||
JHLHJ-2200 | 2200 | 2200×830 | 830×2478*31 | 29.7 | 2750×165×360 | 2830×830×980 | 1720 | 1 | 1 |
2200×1000 | 1000×2478*31 | 35.8 | 2830×1000×980 | 2030 | 1 | 1 | |||
JHLHJ-2400 | 2400 | 2400×830 | 830×2678*31 | 31.8 | 2940×165×360 | 2987×830×980 | 1880 | 1 | 1 |
2400×1000 | 1000×2678*31 | 38.9 | 2987×1000×980 | 2250 | 1 | 1 |
